一、前言：
傳統的磨床主軸通過工頻直接啟動運行，主軸砂輪電動機均按傳統啟動電路運行。當出現電網電壓有一定波動時，導致砂輪主軸轉速有一定波動，影響工件的磨加工精度。因此從提高加工質量加工效率等方面考慮，將變頻調速技術應用于磨床，可以收到滿意的效果，但通用變頻器由于抗環境能力差等劣勢越來越不符合磨床等現場要求，所以具有低頻大力矩，防護等級高的高性能矢量變頻器就成了磨床現場的應用需求。
二、工藝要求：

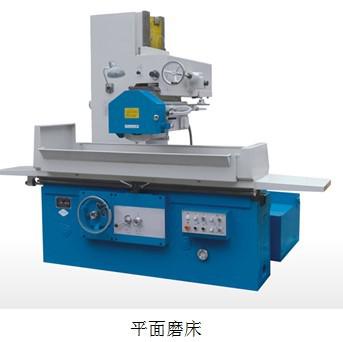

磨床是利用磨具對工件表面進行磨削加工的機床，大多數的磨床是使用高速旋轉的砂輪對工件進行磨削加工，高速旋轉的主軸使用變頻器控制有如下要求：
1.低頻加工，力矩大，磨床進行粗加工時，需要主軸運行在低速頻率內，通用的變頻器低頻運行時，力矩不大，導致無法加工，所以需要變頻器具備低頻大力矩特性
2.主軸運行無極調速。主軸根據工件的要求調整不同的運行速度，所以要求變頻器具有無極調速能力
3.運行轉速精度高。主軸高速旋轉精度直接影響磨削加工工件的精度，所以要求所驅動變頻器須具備高轉速精度
4.防護等級高，磨床加工的環境處于高油污、高粉塵、高潮濕的環境，需變頻器具備高防護等級，否則造成短路損壞甚至炸機等故障產生。
5.電機抖動小，噪音小。
三、系統方案：
1.方案選型
根據磨床的工藝要求，我們選擇J600系列高防護等級閉環矢量變頻器，變頻器的功率與所驅動的電機功率匹配。
2. 變頻器介紹
四方J600系列是基于全新的軟件及硬件平臺，專門研發的高防護等級閉環矢量變頻器，具備性能優越、結構緊湊、保護功能齊全、同時具有豐富靈活的外圍接口和功能的特點，能夠適應潮濕、粉塵等各種惡劣環境，可針對所有的行業應用和根據現場情況靈活的進行二次開發。其具有如下特點：
?低頻轉矩大。閉環矢量零速可達到200%的啟動力矩，開環矢量零速可達到180%的啟動力矩
?高頻運行模式時，最高1000.0Hz的基頻輸出
?內置多種系統宏和應用宏，通過宏參數調用，最簡化參數設置
?頻率/轉速設定通道的優先級可靈活配置
?豐富的警示與保護功能
?高防護等級IP54，可適應潮濕、粉塵等各種惡劣環境的使用
3.參數調試

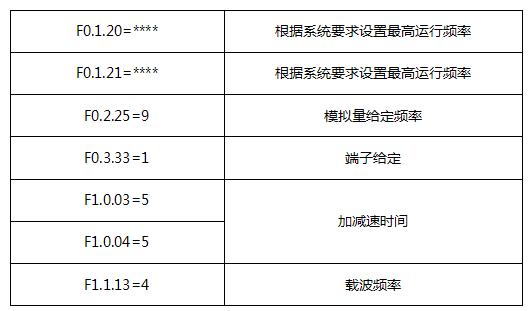

主要設置如下參數：
四、系統優勢：
使用四方J600系列高防護等級閉環矢量變頻器具有如下優勢:
1.低頻力矩大，開環矢量模式下0.3HZ 200%啟動力矩，保證系統在低頻情況下的正常加工
2.穩速精度高，在開環矢量模式下，轉速精度為0.2%，保證加工的精度
3.調速范圍寬，1:200的調速范圍足夠保證進行無極調速
4.高頻輸出，J600最高1000HZ頻率輸出，保證高速加工的要求
5.IP54的防護等級，能夠保證機器在惡劣環境下的正常運行
五、結束語
四方J600系列高防護等級閉環矢量變頻器，基于全新硬件設計平臺，可適應潮濕、粉塵等各類惡劣環境，有效抵御粉塵、油污、高濕度、酸性腐蝕物質及其他高污染物對變頻器的損害，確保變頻器在極其惡劣的環境中安全使用，可以很好解決磨床使用當中的要求，提高了效率，大大降低了由于惡劣環境導致的故障率，得到磨床客戶的高度認可。
